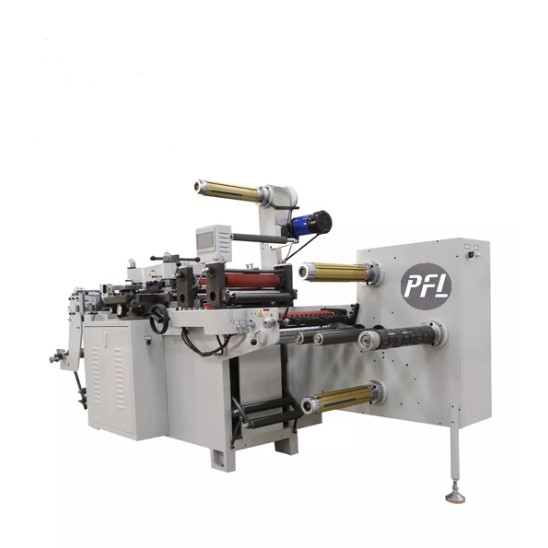

PFL-320A – MÁY CÁN MÀNG & CẮT KHUÔN PHẲNG THẾ HỆ MỚI “CHUẨN CÔNG NGHIỆP 4.0” CHO NHÃN RFID – TEM DÁN – IN ẤN CAO CẤP
Trong ngành in ấn hiện đại, nơi tốc độ – độ chính xác – tính tự động hóa quyết định trực tiếp lợi nhuận, PFL-320A không chỉ là một chiếc máy cắt khuôn phẳng, mà là một hệ thống sản xuất hoàn chỉnh giúp tối ưu toàn bộ quy trình gia công nhãn, RFID, tem chống giả và vật liệu công nghiệp.
Đây là dòng máy được thiết kế theo triết lý:
👉 “Tự động hóa toàn bộ – giảm nhân công – tăng tốc độ – giữ độ chính xác tuyệt đối”.
⚡ TỔNG QUAN HỆ THỐNG MÁY PFL-320A
PFL-320A là máy cắt khuôn phẳng điều khiển servo thông minh, hoạt động theo cơ chế “flat to flat” – tức vật liệu đi vào dạng phẳng và đi ra cũng dạng phẳng, đảm bảo độ ổn định cao trong toàn bộ quá trình xử lý.
Máy được ứng dụng mạnh trong:
• Nhãn tự dính (Sticker, Label)
• RFID, tem điện tử thông minh
• Nhãn chống giả hologram / radium
• Màng Terylene
• Băng keo công nghiệp
• Ngành in offset – flexo – ống đồng
• Ngành điện tử & bao bì cao cấp
💡 Điểm nổi bật nhất:
Toàn bộ quy trình Cho ăn – Cắt – Tách phế – Rạch – Cuộn được thực hiện hoàn toàn tự động trong một chu trình khép kín.
🔥 ƯU ĐIỂM CỐT LÕI CỦA PFL-320A
🎯 HỆ THỐNG SERVO ĐIỀU KHIỂN CHÍNH XÁC CAO
• Điều khiển servo toàn phần
• PLC Panasonic ổn định
• Giảm sai số vận hành xuống mức cực thấp
👉 Kết quả: tốc độ cao nhưng vẫn đảm bảo độ ổn định tuyệt đối.
📡 MẮT QUANG ĐIỆN THEO DÕI VẬT LIỆU THÔNG MINH
• Theo dõi cạnh trái – phải vật liệu
• Nhận diện dấu in chính xác
• Tự động dừng khi hết vật liệu
👉 Giảm lỗi lệch khuôn gần như bằng 0.
⚙️ CÀI ĐẶT LINH HOẠT TRÊN MÀN HÌNH CẢM ỨNG
• Điều chỉnh khoảng cách đấm/cắt tự động
• Lưu thông số từng loại sản phẩm
• Tùy chỉnh nhanh chỉ bằng một thao tác
👉 Rút ngắn thời gian setup đáng kể.
🔄 QUY TRÌNH KHÉP KÍN HOÀN TOÀN TỰ ĐỘNG
• Cấp liệu tự động
• Cắt khuôn chính xác
• Xả phế liệu
• Rạch hoặc chia cuộn
• Thu cuộn thành phẩm
👉 Tất cả diễn ra liên tục – không gián đoạn – không cần can thiệp thủ công.
📊 I. THÔNG SỐ KỸ THUẬT CHÍNH CỦA MÁY
⚙️ HIỆU SUẤT VẬN HÀNH
• Tốc độ cắt tối đa: 300 lần/phút
• Khu vực cắt: 320 × 300 mm
• Độ chính xác định vị: ±0.5 mm
• Độ chính xác bước: ±0.1 mm
📦 THÔNG SỐ VẬT LIỆU
• Đường kính cuộn vào tối đa: 500 mm
• Đường kính cuộn ra: 320 mm
• Khổ vật liệu: 320 mm
⚡ ĐIỆN NĂNG & CÔNG SUẤT
• Nguồn điện: 220V / 50Hz
• Tổng công suất: ~6.0 kW
• Động cơ chính: 2.2 kW servo
🏗️ KÍCH THƯỚC MÁY
• Kích thước: 2750 × 1520 × 1400 mm
• Thiết kế tháo rời: 1600 × 1050 × 1400 mm
• Trọng lượng: ~1650 kg
⏱️ THỜI GIAN GIAO HÀNG
• Sản xuất: ~20 ngày sau đặt cọc
🧩 II. CẤU HÌNH CHI TIẾT THEO TỪNG HỆ THỐNG
1️⃣ PHẦN THÁO CUỘN (UNWIND SYSTEM)
• Con lăn dẫn hướng bằng nhôm chắc chắn
• Trục khí nén giữ cuộn ổn định
• Con lăn kéo vật liệu + con lăn thép
• Động cơ kéo 300W mạnh mẽ
• Thiết bị giảm chấn chống rung
• Mắt điện tự động dừng khi hết giấy
👉 Giúp vật liệu luôn ổn định ngay từ đầu vào.
2️⃣ PHẦN CÁN MÀNG (TÙY CHỌN)
🔹 Hệ thống cán – tháo cuộn
• Con lăn cán phim chuyên dụng
• Hệ thống dẫn hướng ổn định
🔹 Hệ thống cán – tua lại
• Con lăn kép
• Động cơ tua lại tự động
• Dẫn hướng nhôm chống lệch
3️⃣ HỆ THỐNG CHỈNH LƯU WEB GUIDE
• Con lăn nhôm dẫn hướng
• Động cơ chỉnh lưu 70W
• Mắt điện cảm biến cạnh
👉 Giữ vật liệu luôn đi đúng trục.
4️⃣ PHẦN THEO DÕI DẤU IN
• Giá đỡ giấy chuyên dụng
• Mắt điện nhận diện màu
• Hệ thống theo dõi chính xác điểm in
👉 Đảm bảo cắt đúng vị trí in 100%.
5️⃣ PHẦN ĐỤC LỖ (TÙY CHỌN)
🔧 Cơ khí:
• Khuôn đục lỗ
• Khối liên kết cơ học
🔧 Khí nén:
• Xi lanh khí nén
• Khuôn thay đổi nhanh
6️⃣ PHẦN CẮT KHUÔN CHÍNH
🔥 TRUNG TÂM CỦA TOÀN BỘ HỆ THỐNG
• Cụm bàn cắt di chuyển linh hoạt
• Động cơ chính 2.2KW mạnh mẽ
• Hệ thống bôi trơn dầu tự động
• Lò xo giảm chấn lực ép
• Tấm cắt điều chỉnh độ cao
• Cơ chế lật thay khuôn nhanh
👉 Cắt sắc – nhanh – ổn định dài hạn.
7️⃣ PHẦN KÉO VẬT LIỆU
• Con lăn kéo + con lăn thép
• Servo 2.2KW Zhejiang Dongling
• Dây đai định hình chính xác
👉 Đảm bảo độ ổn định khi chạy tốc độ cao.
8️⃣ PHẦN XẢ PHẾ LIỆU
• Con lăn dẫn hướng
• Cuộn thu phế tự động
• Hệ thống loại bỏ đệm (tùy chọn)
👉 Giữ khu vực sản xuất luôn sạch sẽ.
9️⃣ PHẦN DAO CẮT PHỤ
• Con lăn dẫn hướng nhôm
• Hệ thống ly hợp dao
• Lưỡi cắt thép trên – dưới
👉 Cắt gọn, không xơ vật liệu.
🔟 PHẦN TUA CUỐN THÀNH PHẨM
• Con lăn dẫn hướng nhôm
• Hệ thống đệm chống rung
• Motor 800W mạnh mẽ
• Cuộn cao su + thép ổn định
👉 Thành phẩm cuộn đẹp – đều – chắc.
1️⃣1️⃣ PHẦN DẬP LÁ NÓNG (TÙY CHỌN)
🔥 Motor bước (+1400 USD)
• Con lăn dập nóng
• Motor bước chính xác cao
🔥 Servo cao cấp (+1800 USD)
• Servo 0.75KW Zhejiang Dongling
• Dập ổn định tốc độ cao
👉 Tạo tem cao cấp – chống giả – tăng giá trị sản phẩm.
1️⃣2️⃣ HỆ THỐNG ĐIỀU KHIỂN ĐIỆN
• PLC Panasonic
• Màn hình Weinview TK6070IQ
• Servo Dongling
• Biến tần HUALAN
• Hệ thống điện Đài Loan
👉 Dễ vận hành – ổn định – ít lỗi.
1️⃣3️⃣ KẾT CẤU KHUNG MÁY
• Thép công nghiệp dày
• Vỏ bảo vệ an toàn
• Thiết kế chắc chắn chống rung
1️⃣4️⃣ PHỤ KIỆN ĐI KÈM
• Bộ dụng cụ kỹ thuật
• Hướng dẫn vận hành chi tiết
1️⃣5️⃣ TỔNG THỂ THIẾT KẾ MÁY
PFL-320A được thiết kế theo hướng:
👉 “Ổn định – chính xác – dễ vận hành – dễ bảo trì”
📦 THÔNG SỐ SẢN PHẨM TỔNG HỢP
• Model: PFL-320A
• Khổ vật liệu: 320 mm
• Khu vực làm việc: 320 × 300 mm
• Tốc độ: 30–170 lần/phút
• Độ chính xác: ±0.1 mm
• Công suất: 4–6 kW
• Nguồn: 220V
• Trọng lượng: ~1650 kg
• Đường kính cuộn: 500 mm
🚀 KẾT LUẬN – MỘT GIẢI PHÁP SẢN XUẤT TOÀN DIỆN
PFL-320A không chỉ là máy cắt khuôn.
Nó là:
✔ Một dây chuyền tự động mini
✔ Một giải pháp giảm chi phí nhân công
✔ Một công cụ tăng tốc sản xuất
✔ Một hệ thống nâng cấp nhà máy in hiện đại
📣 HÀNH ĐỘNG NGAY
👉 Nếu bạn đang tìm một giải pháp:
• Tăng tốc độ sản xuất nhãn
• Giảm lỗi trong cắt khuôn
• Tối ưu chi phí vận hành
• Nâng cấp dây chuyền in ấn
💥 PFL-320A chính là lựa chọn bạn nên xem xét ngay hôm nay.
📩 Liên hệ ngay để nhận:
• Báo giá chi tiết
• Tư vấn cấu hình theo vật liệu
• Giải pháp tối ưu dây chuyền riêng cho nhà máy của bạn
