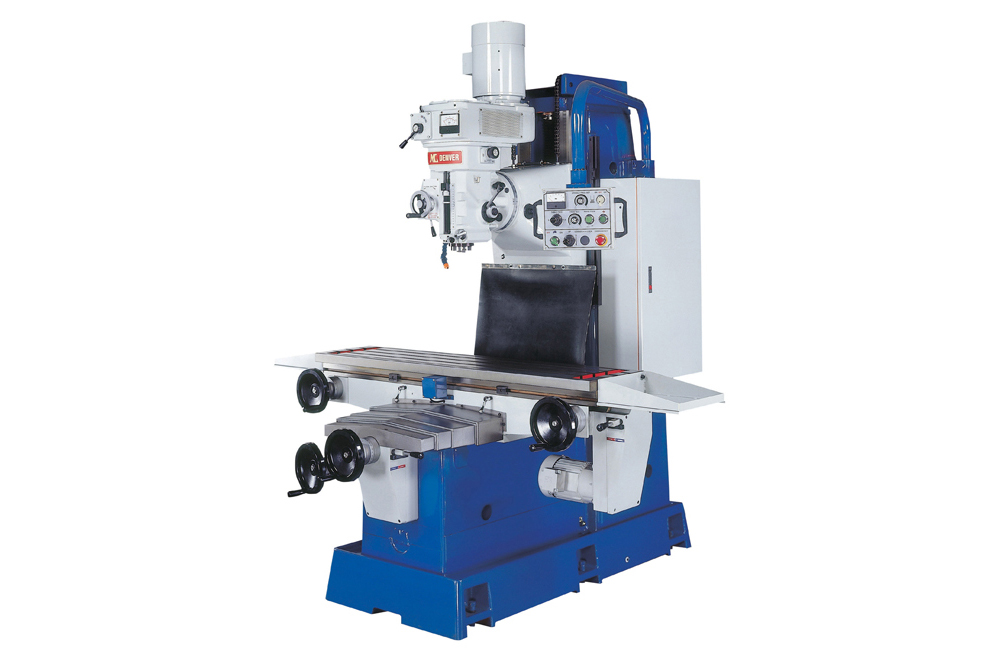

Máy phay đứng kiểu giường DM-5VS – Máy phay biến tần công suất lớn, gia công chính xác

Máy phay đứng kiểu giường DM-5VS là dòng máy phay công nghiệp sử dụng hệ truyền động biến tần (Variable Speed), cho phép điều chỉnh tốc độ trục chính linh hoạt nhằm đáp ứng nhiều yêu cầu gia công khác nhau. Với kết cấu giường máy chắc chắn, bàn làm việc kích thước lớn cùng hành trình rộng, DM-5VS là giải pháp lý tưởng cho các xưởng cơ khí chính xác, nhà máy chế tạo khuôn mẫu và doanh nghiệp sản xuất linh kiện cơ khí.

So với các dòng máy phay truyền động cơ khí thông thường, DM-5VS mang lại khả năng điều chỉnh tốc độ nhanh chóng, vận hành êm ái và tối ưu hiệu suất cắt gọt trên nhiều loại vật liệu như thép, gang, nhôm, đồng và hợp kim.

---

⚙️ Thông số kỹ thuật máy phay đứng kiểu giường DM-5VS

🛠️ Bàn máy

✔ Kích thước bàn: 1520 x 430 mm (59,84" × 16,93")

✔ Khe chữ T: 3 x 16 x 80 mm

✔ Khoảng cách từ bàn đến cột: 80 – 550 mm

✔ Chiều cao từ sàn đến mặt bàn: 955 mm

---

📏 Hành trình làm việc

✔ Hành trình trục X: 1000 mm

✔ Hành trình trục Y: 500 mm

✔ Hành trình trục Z: 550 mm

✔ Hành trình trục chính (Quill): 140 mm

Hành trình lớn giúp máy dễ dàng gia công các chi tiết có kích thước trung bình và lớn, đáp ứng đa dạng yêu cầu sản xuất trong ngành cơ khí.

---

⚡ Trục chính và hệ truyền động

✔ Loại truyền động: Biến tần (Variable Speed)

✔ Côn trục chính: NT-40

✔ Tốc độ trục chính: 3600 vòng/phút

✔ Đường kính lông ngỗng: 110 mm

✔ Góc xoay đầu trục chính: 45°

✔ Khoảng cách từ tâm trục chính đến cột: 515 mm

Nhờ sử dụng hệ thống biến tần, tốc độ cắt có thể được điều chỉnh linh hoạt, giúp nâng cao chất lượng bề mặt gia công và tăng tuổi thọ dao cắt.

---

⚙️ Hệ thống cấp liệu

✔ Cấp liệu trục chính:

➜ 0,035 / 0,07 / 0,14 mm/vòng

✔ Tốc độ cấp liệu trục X và Y:

➜ 28 – 1260 mm/phút

✔ Tốc độ cấp liệu trục Z:

➜ 17 – 788 mm/phút

Hệ thống cấp liệu ổn định giúp máy vận hành chính xác trong cả gia công thô và gia công tinh.

---

🔋 Động cơ

✔ Động cơ trục chính: 5 HP

✔ Động cơ trục X/Y: 1 HP

✔ Động cơ trục Z: 1/2 HP

✔ Bơm dung dịch làm mát: 1/8 HP

Cấu hình động cơ mạnh mẽ giúp máy duy trì hiệu suất ổn định khi gia công liên tục trong thời gian dài.

---

🏭 Ứng dụng của máy phay đứng kiểu giường DM-5VS

DM-5VS được ứng dụng rộng rãi trong nhiều lĩnh vực gia công cơ khí như:

✔ Gia công khuôn mẫu

✔ Gia công chi tiết cơ khí chính xác

✔ Phay mặt phẳng

✔ Phay rãnh then

✔ Gia công thép, gang, inox, nhôm và hợp kim

✔ Chế tạo linh kiện máy móc

✔ Xưởng cơ khí chế tạo và sản xuất công nghiệp

---

⭐ Ưu điểm nổi bật của máy phay đứng kiểu giường DM-5VS

✔ Hệ truyền động biến tần giúp điều chỉnh tốc độ linh hoạt.

✔ Bàn máy lớn, hành trình rộng, phù hợp gia công nhiều loại chi tiết.

✔ Kết cấu thân máy cứng vững, giảm rung hiệu quả khi cắt gọt.

✔ Trục chính NT-40 có độ chính xác cao, đáp ứng yêu cầu gia công công nghiệp.

✔ Đầu máy có khả năng xoay 45°, tăng tính linh hoạt trong quá trình gia công.

✔ Động cơ công suất lớn, vận hành bền bỉ và ổn định.

✔ Hệ thống cấp liệu chính xác, nâng cao chất lượng sản phẩm sau gia công.

---

📦 Kích thước và trọng lượng

✔ Kích thước máy: 2230 x 1600 x 2200 mm

✔ Kích thước đóng gói: 2000 x 1800 x 2400 mm

✔ Trọng lượng tịnh (NW): 3000 kg

✔ Trọng lượng cả bì (GW): 3200 kg

---

📌 Kết luận

Máy phay đứng kiểu giường DM-5VS là lựa chọn lý tưởng cho các doanh nghiệp cơ khí cần một thiết bị có độ chính xác cao, khả năng vận hành ổn định và hiệu suất làm việc bền bỉ. Nhờ trang bị hệ truyền động biến tần hiện đại, máy có thể điều chỉnh tốc độ linh hoạt theo từng loại vật liệu và yêu cầu gia công, góp phần nâng cao năng suất sản xuất và tối ưu chi phí vận hành.

Nếu doanh nghiệp đang tìm kiếm một dòng máy phay đứng kiểu giường công nghiệp có khả năng gia công đa dạng, độ bền cao và hoạt động ổn định trong môi trường sản xuất liên tục thì DM-5VS là một trong những lựa chọn đáng đầu tư.
