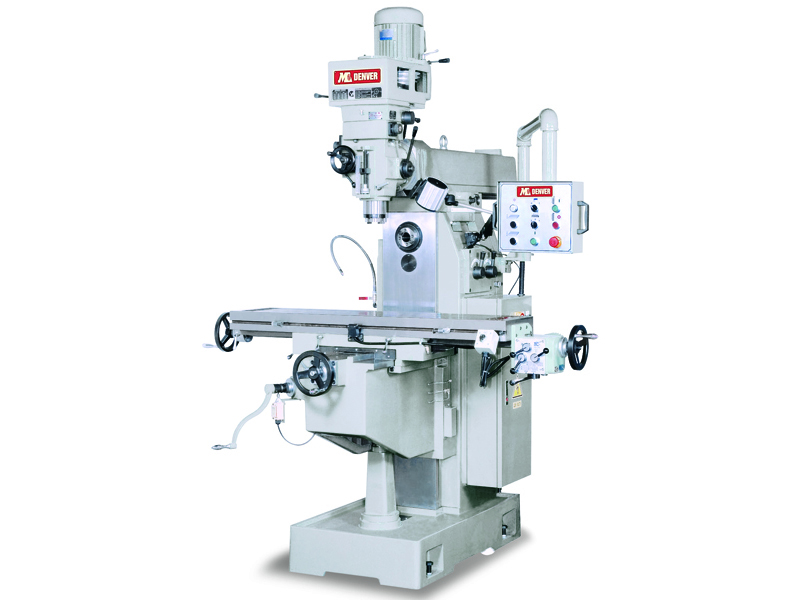

Máy phay tháp đứng ngang DM-186VH / DM-186VSH là dòng máy phay đa năng cao cấp được thiết kế với hai trục phay đứng và phay ngang trên cùng một thiết bị, giúp mở rộng khả năng gia công và nâng cao hiệu quả sản xuất. Máy phù hợp cho các xưởng cơ khí chế tạo, gia công khuôn mẫu, sản xuất chi tiết máy và các doanh nghiệp cần gia công nhiều dạng chi tiết với độ chính xác cao.
Model DM-186VH sử dụng truyền động trục chính bằng ròng rọc bậc thang, trong khi DM-186VSH được trang bị hệ thống biến tần điều chỉnh tốc độ, giúp người dùng dễ dàng lựa chọn tốc độ phù hợp với từng loại vật liệu và yêu cầu gia công.
Nhờ kết cấu chắc chắn, bàn máy rộng, hành trình làm việc lớn cùng động cơ công suất mạnh, DM-186VH / DM-186VSH mang lại khả năng vận hành ổn định, độ bền cao và đáp ứng tốt nhu cầu sản xuất liên tục.
✅ Thiết kế tích hợp phay đứng và phay ngang
Máy được tích hợp đồng thời hai đầu phay đứng và phay ngang trên cùng một thiết bị, giúp gia công linh hoạt nhiều loại bề mặt, giảm thời gian gá đặt và nâng cao năng suất sản xuất.
✅ Hai tùy chọn truyền động hiện đại
✔ DM-186VH: Truyền động bằng ròng rọc bậc thang kết hợp đầu phay ngang.
✔ DM-186VSH: Truyền động bằng biến tần điều chỉnh tốc độ kết hợp đầu phay ngang, giúp thay đổi tốc độ vô cấp linh hoạt và phù hợp với nhiều loại vật liệu.
✅ Bàn máy lớn, chắc chắn
Máy được trang bị bàn làm việc kích thước 1370 × 300 mm, tạo không gian rộng để gá đặt phôi và đồ gá, phù hợp gia công nhiều loại chi tiết cơ khí.
✅ Hành trình gia công rộng
Máy có khả năng làm việc trên nhiều kích thước chi tiết với các hành trình:
✔ Trục X (thủ công): 1000 mm (có hộp số cấp liệu)
✔ Trục Y: 400 mm
✔ Hành trình trục Y cấp nguồn (tùy chọn): 380 mm
✔ Hành trình trục Z (tùy chọn hộp số): 450 mm
✔ Hành trình bút lông: 140 mm
✔ Di chuyển bằng tay: 700 mm
Lưu ý: Hành trình các trục có thể giảm khi lắp đặt hệ thống DRO.
✅ Đầu phay xoay linh hoạt
Đầu phay có khả năng xoay 360°, hỗ trợ gia công ở nhiều góc độ khác nhau, tăng tính linh hoạt trong quá trình sản xuất.
✅ Trục chính tiêu chuẩn NT-40
Cả đầu phay đứng và đầu phay ngang đều sử dụng chuẩn côn NT-40, tương thích với nhiều loại dao cắt phổ biến trên thị trường.
✅ Động cơ công suất lớn
⚙ Động cơ trục chính phay đứng: 5 HP
⚙ Động cơ trục chính phay ngang: 5 HP
Công suất mạnh giúp máy vận hành ổn định khi gia công các vật liệu có độ cứng cao.
✅ Tốc độ trục chính linh hoạt
Đối với dòng DM-186VH:
✔ 60 Hz: 70 – 3350 vòng/phút
✔ 50 Hz: 58 – 2780 vòng/phút
Đối với dòng DM-186VSH:
✔ Tốc độ thấp: 55 – 450 vòng/phút
✔ Tốc độ cao: 445 – 3600 vòng/phút
Tốc độ phay ngang:
✔ 75 – 1420 vòng/phút
Các cấp tốc độ:
➡ Cấp L: 75 / 200 / 500 vòng/phút
➡ Cấp M: 170 / 470 / 1140 vòng/phút
➡ Cấp H: 230 / 610 / 1420 vòng/phút
✅ Độ chính xác cao
Máy có lượng chạy dao theo phương đứng:
✔ 0,04 / 0,08 / 0,15 mm/vòng
Giúp nâng cao chất lượng bề mặt gia công và đảm bảo độ chính xác cho từng chi tiết.
✅ Thiết kế chắc chắn, bền bỉ
✔ Kích thước đóng gói: 1500 × 1640 × 2000 mm
✔ Trọng lượng tịnh: 2200 kg
✔ Trọng lượng đóng gói: 2300 kg
Kết cấu máy cứng vững giúp giảm rung động trong quá trình gia công và tăng tuổi thọ thiết bị.
| Thông số | Giá trị |
|---|---|
| Model | DM-186VH / DM-186VSH |
| Kiểu máy | Phay đứng ngang |
| Truyền động DM-186VH | Ròng rọc bậc thang |
| Truyền động DM-186VSH | Biến tần điều chỉnh tốc độ |
| Kích thước bàn | 1370 × 300 mm |
| Hành trình trục X | 1000 mm |
| Hành trình trục Y | 400 mm |
| Hành trình trục Y cấp nguồn (OP) | 380 mm |
| Hành trình trục Z (OP) | 450 mm |
| Hành trình bút lông | 140 mm |
| Di chuyển bằng tay | 700 mm |
| Góc xoay đầu phay | 360° |
| Độ côn trục chính đứng | NT-40 |
| Độ côn trục chính ngang | NT-40 |
| Động cơ trục chính đứng | 5 HP |
| Động cơ trục chính ngang | 5 HP |
| Tốc độ trục chính VH | 70 – 3350 vòng/phút (60Hz) |
| Tốc độ trục chính VSH | 55 – 3600 vòng/phút |
| Tốc độ trục chính ngang | 75 – 1420 vòng/phút |
| Lượng chạy dao đứng | 0,04 / 0,08 / 0,15 mm/vòng |
| Kích thước đóng gói | 1500 × 1640 × 2000 mm |
| Trọng lượng tịnh | 2200 kg |
| Trọng lượng đóng gói | 2300 kg |
| Màu tiêu chuẩn | Xám RAL-7005 |
🔹 Gia công khuôn mẫu.
🔹 Gia công chi tiết cơ khí chính xác.
🔹 Gia công rãnh, mặt phẳng, bậc và biên dạng.
🔹 Gia công linh kiện ô tô, xe máy.
🔹 Gia công đồ gá, jig và chi tiết máy.
🔹 Sản xuất thiết bị công nghiệp.
🔹 Gia công trong các xưởng cơ khí chế tạo và nhà máy sản xuất.
⭐ Thiết kế kết hợp phay đứng và phay ngang trên cùng một máy.
⭐ Hai phiên bản truyền động đáp ứng đa dạng nhu cầu gia công.
⭐ Bàn máy lớn, hành trình dài, phù hợp nhiều kích thước chi tiết.
⭐ Trục chính chuẩn NT-40 tương thích với nhiều loại dao cắt.
⭐ Động cơ 5 HP mạnh mẽ cho cả đầu phay đứng và ngang.
⭐ Kết cấu máy chắc chắn, vận hành ổn định, độ bền cao.
⭐ Giảm thời gian gá đặt, nâng cao năng suất và tối ưu chi phí sản xuất.
Máy phay tháp đứng ngang DM-186VH / DM-186VSH là giải pháp gia công đa năng dành cho các doanh nghiệp cơ khí cần một thiết bị có khả năng thực hiện cả phay đứng và phay ngang trên cùng một máy. Với bàn máy lớn, hành trình làm việc rộng, hệ thống trục chính mạnh mẽ, tốc độ linh hoạt cùng kết cấu cứng vững, dòng máy này đáp ứng hiệu quả các yêu cầu gia công chính xác trong nhiều lĩnh vực sản xuất công nghiệp. Đây là lựa chọn đáng tin cậy giúp nâng cao năng suất, tối ưu chất lượng sản phẩm và giảm chi phí vận hành lâu dài.
