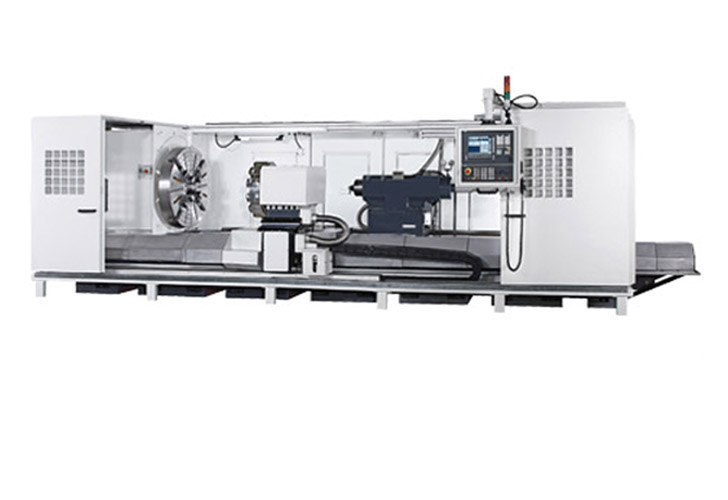

Máy tiện CNC hạng nặng nhiều đường dẫn hướng (giường phẳng) RHL-1120 – Gia Công Siêu Trường, Công Suất Lớn, Độ Chính Xác Cao
Máy tiện CNC hạng nặng nhiều đường dẫn hướng (giường phẳng) RHL-1120 là phiên bản nâng cấp trong dòng máy tiện CNC tải trọng lớn, được thiết kế chuyên dụng cho gia công các chi tiết đường kính lớn và chiều dài lớn trong ngành cơ khí nặng. Với đường kính tiện qua giường lên đến Ø1120 mm, kết cấu 5 đường dẫn hướng, cùng khả năng gia công chiều dài từ 2.000 đến 5.000 mm, RHL-1120 mang lại hiệu suất mạnh mẽ, độ ổn định cao và độ chính xác vượt trội trong sản xuất công nghiệp.
🛠 GIỚI THIỆU CHUNG VỀ MÁY TIỆN CNC RHL-1120
🛠 Tên sản phẩm: Máy tiện CNC hạng nặng nhiều đường dẫn hướng (giường phẳng) RHL-1120
⚙️ Model: RHL-1120
🔩 Loại máy: Máy tiện CNC giường phẳng hạng nặng, đa đường dẫn hướng
📏 Khoảng cách giữa hai tâm: 2.000 / 3.000 / 4.000 / 5.000 mm
🏭 Ứng dụng: Gia công trục lớn, trục cán, ống thép, con lăn công nghiệp, chi tiết cơ khí nặng, thiết bị năng lượng và dầu khí
🌍 Xuất xứ: Nhập khẩu
RHL-1120 được tối ưu cho các xưởng cơ khí yêu cầu gia công chi tiết kích thước lớn hơn RHL-960, với khả năng chịu tải cao hơn và độ ổn định vượt trội trong vận hành liên tục.
⚙️ THÔNG SỐ KỸ THUẬT MÁY TIỆN CNC RHL-1120
📏 Khả năng gia công
✨ Đường kính tiện qua giường: Ø1120 mm (44")
✨ Đường kính cắt cuộn lớn nhất: Ø1000 mm
✨ Đường kính cắt cuộn nhỏ nhất: Ø100 mm
✨ Chiều dài cắt tối đa:
✨ Khoảng cách giữa hai tâm:
🛠 KẾT CẤU MÁY
⚙️ Chiều rộng băng máy: 1.250 mm
⚙️ Chiều dài băng máy:
🏗️ Kết cấu 5 đường dẫn hướng giúp tăng khả năng chịu tải, giảm rung động và đảm bảo độ ổn định khi gia công chi tiết lớn.
⚙️ HỆ THỐNG TRỤC CHÍNH
🔹 Đường kính lỗ trục chính: Ø152 mm
🔹 Tùy chọn mở rộng:
🔹 Chuẩn mũi trục chính:
🔹 Tốc độ trục chính:
⭐ 6 – 500 vòng/phút
🔹 Hộp số:
⭐ Tự động 4 cấp bằng thủy lực
🔧 HÀNH TRÌNH GIA CÔNG
⚙️ Hành trình trục X: 400 mm
⚙️ Hành trình trục Z:
⚙️ Vít me bi trục X: Ø40 mm – bước ren 10 mm
⚙️ Vít me bi trục Z: Ø63 mm – bước ren 10 mm
⚙️ HỆ THỐNG CẤP LIỆU
🚀 Tốc độ chạy nhanh trục X: 5.000 mm/phút
🚀 Tốc độ chạy nhanh trục Z: 5.000 mm/phút
🎯 Tốc độ tiến dao cắt ổn định, phù hợp gia công tải nặng và liên tục
🛠 THÁP DAO
🔩 Tháp pháo tiêu chuẩn:
🔩 Kích thước cán dao:
🧰 Ụ ĐỘNG
⚙️ Đường kính nòng ụ động: Ø200 mm
⚙️ Hành trình ụ động: 300 mm
⚙️ Độ côn tâm: MT6
⚙️ Chuyển động ụ động:
⚡ HỆ THỐNG ĐỘNG CƠ
⚡ Động cơ trục chính:
⚡ Servo trục X: 4 kW
⚡ Servo trục Z: 4 kW
⚡ Bơm thủy lực: 1.5 kW
⚡ Bơm làm mát: 1.275 kW
⚡ ĐỘNG CƠ – CÔNG SUẤT LỚN, ỔN ĐỊNH CAO
⚡ Động cơ công suất lớn giúp máy vận hành ổn định khi cắt tải nặng
⚙️ Servo công suất cao đảm bảo độ chính xác khi gia công chi tiết lớn
🔄 Hệ thống truyền động mạnh mẽ, giảm rung và tăng tuổi thọ dao cụ
💧 Hệ thống làm mát tối ưu cho gia công liên tục
🛡 KẾT CẤU MÁY – SIÊU CỨNG VỮNG
🏗️ Giường máy 5 đường dẫn hướng chịu tải lớn
⚙️ Băng máy rộng 1.250 mm tăng độ ổn định
🔩 Vít me bi chính xác cao cấp C3
📏 Gia công chi tiết dài đến 5.000 mm
🏭 Phù hợp môi trường sản xuất công nghiệp nặng
🔩 KHẢ NĂNG GIA CÔNG
✨ ƯU ĐIỂM NỔI BẬT
🏭 ỨNG DỤNG THỰC TẾ
📦 KÍCH THƯỚC & TRỌNG LƯỢNG
📏 Kích thước máy:
⚖️ Trọng lượng (NW/GW):
➡️ Khoảng 16.000 – 22.000 kg (tùy chiều dài máy)
🎨 MÀU TIÊU CHUẨN
📌 KẾT LUẬN
Máy tiện CNC hạng nặng nhiều đường dẫn hướng RHL-1120 là giải pháp tối ưu cho doanh nghiệp cần gia công chi tiết đường kính lớn, tải trọng nặng và chiều dài gia công lớn. Với kết cấu 5 đường dẫn hướng, động cơ mạnh mẽ, hệ thống servo chính xác và khả năng gia công linh hoạt đến 5.000 mm, RHL-1120 đáp ứng hoàn hảo các yêu cầu trong cơ khí nặng, dầu khí, đóng tàu và sản xuất công nghiệp quy mô lớn.
