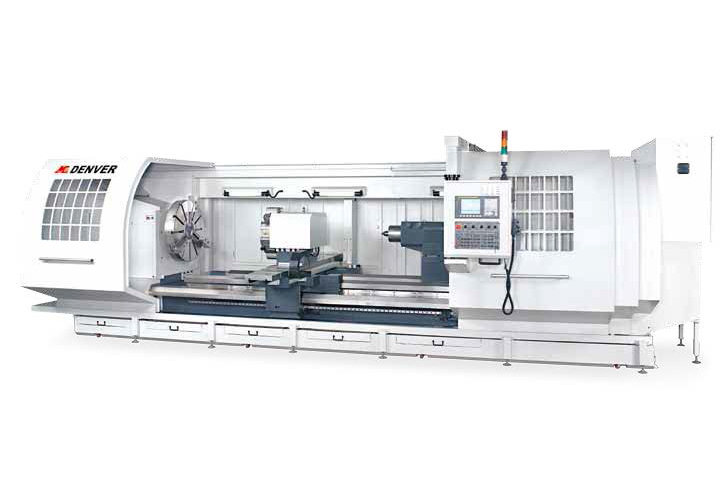

Máy Tiện CNC Công Suất Lớn, Chịu Tải Nặng DHK-960 / 1120 / 1220 / 1320 / 1420 / 1520 / 1620 x 5000 – Gia Công Chi Tiết Siêu Dài, Độ Chính Xác Cao, Hiệu Suất Ổn Định
Máy tiện CNC công suất lớn, chịu tải nặng DHK-960 / 1120 / 1220 / 1320 / 1420 / 1520 / 1620 x 5000 là dòng máy tiện CNC hạng nặng được thiết kế chuyên dụng để gia công các chi tiết cơ khí có chiều dài lên đến 5.000 mm, đường kính lớn và tải trọng cao. Với đường kính tiện qua giường tối đa Ø1620 mm, băng máy rộng 810 mm, lỗ trục chính tiêu chuẩn Ø152 mm (tùy chọn đến Ø380 mm), cùng động cơ trục chính 22 kW (tùy chọn đến 50 kW), model này đáp ứng tối ưu các yêu cầu gia công trong ngành đóng tàu, dầu khí, năng lượng, luyện kim và chế tạo thiết bị công nghiệp quy mô lớn.
🛠 GIỚI THIỆU CHUNG VỀ MÁY TIỆN CNC CÔNG SUẤT LỚN DHK-960 / 1120 / 1220 / 1320 / 1420 / 1520 / 1620 x 5000
🛠 Tên sản phẩm: Máy tiện CNC công suất lớn, chịu tải nặng DHK-960 / 1120 / 1220 / 1320 / 1420 / 1520 / 1620 x 5000
⚙️ Model: DHK-960 / 1120 / 1220 / 1320 / 1420 / 1520 / 1620 x 5000
🔩 Loại máy: Máy tiện CNC công suất lớn, chịu tải nặng
⚡ Động cơ trục chính: 22 kW (tùy chọn 30 – 50 kW)
🔄 Tốc độ trục chính: 6 – 500 vòng/phút
📏 Khoảng cách giữa hai tâm: 5.000 mm
🏭 Ứng dụng: Gia công trục turbine, trục cán, trục thủy lực, trục chân vịt tàu thủy, mặt bích, ống thép đường kính lớn và các chi tiết cơ khí siêu trường.
🌍 Xuất xứ: Nhập khẩu
Model DHK x 5000 được thiết kế để gia công các chi tiết có chiều dài lên đến 5 mét, đảm bảo độ chính xác cao, khả năng chịu tải lớn và hoạt động ổn định trong điều kiện sản xuất liên tục.
⚙️ THÔNG SỐ KỸ THUẬT MÁY TIỆN CNC DHK-960 / 1120 / 1220 / 1320 / 1420 / 1520 / 1620 x 5000
📏 Khả năng gia công
🔹 Đường kính tiện qua giường
✨ DHK-960: Ø960 mm (37.8")
✨ DHK-1120: Ø1120 mm (44")
✨ DHK-1220: Ø1220 mm (48")
✨ DHK-1320: Ø1320 mm (51.97")
✨ DHK-1420: Ø1420 mm (55.91")
✨ DHK-1520: Ø1520 mm (59.84")
✨ DHK-1620: Ø1620 mm (63.78")
🔹 Chiều cao tâm
✨ DHK-960: 480 mm
✨ DHK-1120: 560 mm
✨ DHK-1220: 610 mm
✨ DHK-1320: 660 mm
✨ DHK-1420: 710 mm
✨ DHK-1520: 760 mm
✨ DHK-1620: 810 mm
🔹 Đường kính tiện qua bàn dao ngang
✨ DHK-960: 550 mm
✨ DHK-1120: 710 mm
✨ DHK-1220: 810 mm
✨ DHK-1320: 910 mm
✨ DHK-1420: 1010 mm
✨ DHK-1520: 1110 mm
✨ DHK-1620: 1210 mm
🔹 Khoảng cách giữa hai tâm: 5.000 mm
🛠 KẾT CẤU MÁY
🔹 Chiều rộng băng máy: 810 mm (31.88")
🔹 Chiều dài băng máy: 7.460 mm
🔹 Kết cấu thân máy: Gang đúc nguyên khối có độ cứng cao, chịu tải lớn và chống rung hiệu quả.
🔹 Thiết kế băng máy rộng giúp đảm bảo độ ổn định khi gia công các chi tiết có chiều dài và trọng lượng lớn.
⚙️ HỆ THỐNG TRỤC CHÍNH
🔹 Lỗ trục chính tiêu chuẩn: Ø152 mm (6")
🔹 Tùy chọn lỗ trục chính:
✨ Ø230 mm (9")
✨ Ø255 mm (10")
✨ Ø312 mm (12")
✨ Ø380 mm (15")
🔹 Chuẩn mũi trục chính:
🔹 Phạm vi tốc độ trục chính: 6 – 500 vòng/phút
🔹 Số cấp tốc độ: Tự động 4 cấp điều khiển thủy lực
Tốc độ trục chính có thể thay đổi theo công suất động cơ và cấu hình lỗ trục chính.
🔧 HÀNH TRÌNH GIA CÔNG
🔹 Hành trình trục X: 600 mm
🔹 Hành trình trục Z: 5.000 mm
Hành trình thực tế có thể thay đổi theo loại tháp dao, mâm cặp hoặc ụ đỡ phôi.
🔹 Vít me bi trục X: Ø40 mm – bước ren 10 mm – cấp chính xác C3
🔹 Vít me bi trục Z: Ø63 mm – bước ren 10 mm
⚙️ HỆ THỐNG CẤP LIỆU
🔹 Tốc độ chạy nhanh trục X và Z: 5.000 mm/phút
🔹 Tốc độ tiến dao cắt trục X và Z: 3.000 mm/phút
🛠 THÁP DAO
🔹 Tùy chọn tháp dao:
🔹 Kích thước cán dao: 32 × 32 mm
🧰 Ụ ĐỘNG
🔹 Đường kính nòng ụ động: Ø200 mm
🔹 Hành trình nòng ụ: 300 mm
🔹 Độ côn tâm: MT6
🔹 Di chuyển thân ụ: Bằng yên ngựa
🔹 Khóa thân ụ: Thủ công (tùy chọn thủy lực)
🔹 Di chuyển nòng ụ: Điều khiển bằng động cơ (tùy chọn thủy lực)
🔹 Di chuyển thân ụ: Điều khiển bằng động cơ
⚡ HỆ THỐNG ĐỘNG CƠ
🔹 Động cơ trục chính: 22 kW
🔹 Tùy chọn công suất: 30 – 50 kW
🔹 Servo trục X: 3 kW
🔹 Servo trục Z: 4 kW
🔹 Động cơ bơm thủy lực: 1.5 kW (2 HP)
🔹 Động cơ bơm làm mát: 1.275 kW (1.7 HP)
⚡ ĐỘNG CƠ – MẠNH MẼ, BỀN BỈ
⚡ Động cơ trục chính công suất lớn tạo mô-men xoắn cao, đáp ứng hiệu quả các nguyên công gia công nặng.
⚙️ Hệ thống servo trục X và Z giúp nâng cao độ chính xác và năng suất.
🔄 Hệ thống truyền động thủy lực 4 cấp tối ưu tốc độ theo từng vật liệu và yêu cầu gia công.
💧 Hệ thống làm mát hiệu quả giúp kéo dài tuổi thọ dao cụ và đảm bảo chất lượng bề mặt sản phẩm.
🎯 Hoạt động ổn định trong môi trường sản xuất công nghiệp liên tục.
🛡 KẾT CẤU MÁY – SIÊU CỨNG VỮNG, CHỊU TẢI VƯỢT TRỘI
🛠 Thân máy gang đúc nguyên khối giúp giảm rung động hiệu quả.
⚙️ Băng máy rộng 810 mm mang lại khả năng chịu tải cực lớn.
🔩 Lỗ trục chính lớn hỗ trợ gia công các loại trục và ống đường kính lớn.
📏 Khoảng cách chống tâm 5.000 mm phù hợp với các chi tiết siêu dài.
🏭 Thiết kế chuyên dụng cho ngành cơ khí nặng, dầu khí, đóng tàu và năng lượng.
🔩 KHẢ NĂNG GIA CÔNG
✅ Tiện ngoài và tiện trong.
✅ Tiện mặt đầu.
✅ Gia công trục thủy lực, trục turbine, trục cán.
✅ Gia công mặt bích, bánh răng cỡ lớn.
✅ Gia công thép, inox, gang và hợp kim.
✅ Gia công ống thép đường kính lớn.
✅ Gia công đơn chiếc và sản xuất hàng loạt.
✨ ƯU ĐIỂM NỔI BẬT
⭐ Khoảng cách chống tâm 5.000 mm.
⭐ Đường kính tiện tối đa lên đến Ø1620 mm.
⭐ Băng máy rộng 810 mm.
⭐ Động cơ trục chính 22 kW, tùy chọn đến 50 kW.
⭐ Lỗ trục chính tiêu chuẩn Ø152 mm, tùy chọn đến Ø380 mm.
⭐ Servo công suất lớn, độ chính xác cao.
⭐ Kết cấu cứng vững, tuổi thọ dài.
🏭 ỨNG DỤNG THỰC TẾ
🏭 Nhà máy cơ khí chế tạo.
⚙️ Xưởng gia công CNC hạng nặng.
🚢 Ngành đóng tàu.
⚡ Ngành dầu khí và năng lượng.
🏗 Chế tạo thiết bị công nghiệp.
🔩 Gia công trục turbine, trục thủy lực, trục cán, trục chân vịt, mặt bích, bánh răng và các chi tiết cơ khí siêu trường.
📦 KÍCH THƯỚC VÀ TRỌNG LƯỢNG
📏 Kích thước máy (DxRxC):
8.670 × 3.100 × 2.280 mm
⚖️ Trọng lượng (NW/GW)
DHK-960: 17.200 / 20.000 kg
DHK-1120: 18.200 / 21.000 kg
Đối với các model DHK-1220, DHK-1320, DHK-1420, DHK-1520 và DHK-1620, vui lòng liên hệ để được cung cấp thông số kích thước và trọng lượng chi tiết.
🎨 MÀU TIÊU CHUẨN
🎨 Phần trên: RAL-7035 (Xám nhạt)
🎨 Phần đế: RAL-7024 (Xám đậm)
📌 KẾT LUẬN
Máy tiện CNC công suất lớn, chịu tải nặng DHK-960 / 1120 / 1220 / 1320 / 1420 / 1520 / 1620 x 5000 là giải pháp lý tưởng cho các doanh nghiệp cần gia công các chi tiết có chiều dài 5.000 mm với độ chính xác cao và khả năng chịu tải vượt trội. Với đường kính tiện tối đa Ø1620 mm, động cơ trục chính 22 kW (tùy chọn đến 50 kW), băng máy rộng 810 mm, lỗ trục chính lớn và kết cấu siêu cứng vững, model này đáp ứng hiệu quả các yêu cầu gia công trong ngành cơ khí chế tạo, đóng tàu, dầu khí, năng lượng và sản xuất công nghiệp quy mô lớn.
