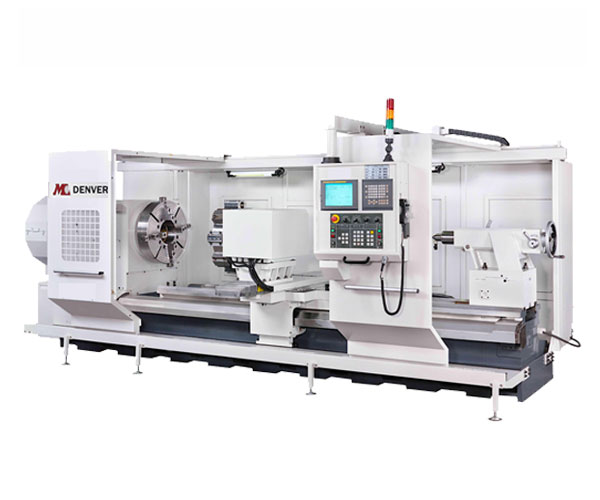

Máy Tiện CNC Công Suất Lớn, Chịu Tải Nặng DHL-960 / 1120 / 1220 / 1320 / 1420 x 3000 – Gia Công Chi Tiết Dài, Chịu Tải Cao, Độ Chính Xác Vượt Trội
Máy tiện CNC công suất lớn, chịu tải nặng DHL-960 / 1120 / 1220 / 1320 / 1420 x 3000 là dòng máy tiện CNC hạng nặng được thiết kế chuyên dụng để gia công các chi tiết có chiều dài lớn, tải trọng cao và yêu cầu độ chính xác tuyệt đối. Với khoảng cách chống tâm 3.000 mm, đường kính tiện qua giường lên đến Ø1420 mm, lỗ trục chính tiêu chuẩn Ø152 mm (tùy chọn đến Ø380 mm), động cơ trục chính 22 kW (tùy chọn đến 50 kW) cùng kết cấu thân máy gang đúc nguyên khối, model này đáp ứng hiệu quả nhu cầu gia công trong các ngành cơ khí chế tạo, đóng tàu, dầu khí, năng lượng và công nghiệp nặng.
🛠 GIỚI THIỆU CHUNG VỀ MÁY TIỆN CNC CÔNG SUẤT LỚN DHL-960 / 1120 / 1220 / 1320 / 1420 x 3000
🛠 Tên sản phẩm: Máy tiện CNC công suất lớn, chịu tải nặng DHL-960 / 1120 / 1220 / 1320 / 1420 x 3000
⚙️ Model: DHL-960 / 1120 / 1220 / 1320 / 1420 x 3000
🔩 Loại máy: Máy tiện CNC công suất lớn, chịu tải nặng
⚡ Động cơ trục chính: 22 kW (tùy chọn 30 – 50 kW)
🔄 Tốc độ trục chính: 6 – 500 vòng/phút
📏 Khoảng cách chống tâm: 3.000 mm
🏭 Ứng dụng: Gia công trục dài, trục cán, trục thủy lực, mặt bích, ống thép, bánh răng và các chi tiết cơ khí hạng nặng.
🌍 Xuất xứ: Nhập khẩu
Dòng máy DHL được thiết kế với kết cấu chịu tải cao, phù hợp gia công các chi tiết dài có khối lượng lớn, đảm bảo độ chính xác và độ ổn định trong quá trình sản xuất liên tục.
⚙️ THÔNG SỐ KỸ THUẬT MÁY TIỆN CNC DHL-960 / 1120 / 1220 / 1320 / 1420 x 3000
📏 Khả năng gia công
🔹 Đường kính tiện qua giường
✨ DHL-960: Ø960 mm (37.8")
✨ DHL-1120: Ø1120 mm (44")
✨ DHL-1220: Ø1220 mm (48")
✨ DHL-1320: Ø1320 mm (51.97")
✨ DHL-1420: Ø1420 mm (55.91")
🔹 Chiều cao tâm
✨ DHL-960: 480 mm
✨ DHL-1120: 560 mm
✨ DHL-1220: 610 mm
✨ DHL-1320: 660 mm
✨ DHL-1420: 710 mm
🔹 Đường kính tiện qua bàn dao ngang
✨ DHL-960: 600 mm
✨ DHL-1120: 760 mm
✨ DHL-1220: 860 mm
✨ DHL-1320: 960 mm
✨ DHL-1420: 1060 mm
🔹 Khoảng cách chống tâm: 3.000 mm
🛠 KẾT CẤU MÁY
🔹 Chiều rộng băng máy: 610 mm (24")
🔹 Chiều dài băng máy: 4.950 mm
🔹 Kết cấu thân máy: Gang đúc nguyên khối có độ cứng cao, giảm rung hiệu quả khi gia công tải nặng.
🔹 Thiết kế tối ưu giúp gia công các chi tiết dài đến 3 mét với độ ổn định cao.
⚙️ HỆ THỐNG TRỤC CHÍNH
🔹 Lỗ trục chính tiêu chuẩn: Ø152 mm (6")
🔹 Tùy chọn lỗ trục chính:
✨ Ø230 mm (9")
✨ Ø255 mm (10")
✨ Ø312 mm (12")
✨ Ø380 mm (15")
🔹 Chuẩn mũi trục chính:
🔹 Phạm vi tốc độ trục chính: 6 – 500 vòng/phút
🔹 Hệ thống truyền động: Tự động 4 cấp điều khiển thủy lực
Tốc độ trục chính có thể thay đổi theo cấu hình động cơ và kích thước lỗ trục chính.
🔧 HÀNH TRÌNH GIA CÔNG
🔹 Hành trình trục X: 600 mm
🔹 Hành trình trục Z: 3.000 mm
Hành trình thực tế có thể thay đổi theo cấu hình tháp dao, mâm cặp hoặc ụ đỡ phôi.
🔹 Vít me bi trục X: Ø32 mm – bước ren 5 mm – cấp chính xác C3
🔹 Vít me bi trục Z: Ø63 mm – bước ren 10 mm – cấp chính xác C3
⚙️ HỆ THỐNG CẤP LIỆU
🔹 Tốc độ chạy nhanh trục X và Z: 5.000 mm/phút
🔹 Tốc độ tiến dao cắt trục X và Z: 3.000 mm/phút
🛠 THÁP DAO
🔹 Tùy chọn tháp dao:
🔹 Kích thước cán dao: 32 × 32 mm
🧰 Ụ ĐỘNG
🔹 Đường kính nòng ụ động: Ø125 mm
🔹 Hành trình ụ động: 300 mm
🔹 Độ côn tâm: MT6
🔹 Di chuyển thân ụ: Bằng yên ngựa
🔹 Khóa ụ: Thủ công (tùy chọn thủy lực)
🔹 Di chuyển nòng ụ: Thủ công (tùy chọn thủy lực)
⚡ HỆ THỐNG ĐỘNG CƠ
🔹 Động cơ trục chính: 22 kW
🔹 Tùy chọn công suất: 30 – 50 kW
🔹 Servo trục X: 3 kW
🔹 Servo trục Z: 4 kW
🔹 Động cơ bơm thủy lực: 1.5 kW (2 HP)
🔹 Động cơ bơm làm mát: 1.275 kW (1.7 HP)
⚡ ĐỘNG CƠ – MẠNH MẼ, VẬN HÀNH ỔN ĐỊNH
⚡ Động cơ trục chính 22 kW cung cấp mô-men xoắn lớn, đáp ứng tốt nhu cầu gia công chi tiết dài và tải trọng lớn.
⚙️ Hệ thống servo trục X và Z mang lại khả năng định vị chính xác, tăng chất lượng bề mặt gia công.
🔄 Hệ thống truyền động thủy lực 4 cấp giúp chuyển đổi tốc độ linh hoạt.
💧 Hệ thống làm mát và bơm thủy lực hoạt động hiệu quả, nâng cao tuổi thọ dao cụ.
🎯 Phù hợp với các dây chuyền sản xuất công nghiệp hoạt động liên tục.
🛡 KẾT CẤU MÁY – SIÊU CỨNG VỮNG, CHỊU TẢI LỚN
🛠 Thân máy gang đúc nguyên khối giúp giảm rung động trong quá trình gia công.
⚙️ Băng máy rộng 610 mm nâng cao khả năng chịu tải.
🔩 Lỗ trục chính lớn cho phép gia công hiệu quả các loại trục và ống đường kính lớn.
📏 Khoảng cách chống tâm 3.000 mm đáp ứng nhu cầu gia công các chi tiết siêu dài.
🏭 Thiết kế phù hợp với môi trường sản xuất công nghiệp nặng.
🔩 KHẢ NĂNG GIA CÔNG
✅ Tiện ngoài và tiện trong.
✅ Tiện mặt đầu.
✅ Gia công trục công nghiệp dài.
✅ Gia công mặt bích và bánh răng.
✅ Gia công ống thép đường kính lớn.
✅ Gia công thép, inox, gang và hợp kim.
✅ Gia công chi tiết đơn chiếc và sản xuất hàng loạt.
✨ ƯU ĐIỂM NỔI BẬT
⭐ Khoảng cách chống tâm 3.000 mm.
⭐ Đường kính tiện tối đa lên đến Ø1420 mm.
⭐ Lỗ trục chính tiêu chuẩn Ø152 mm, tùy chọn đến Ø380 mm.
⭐ Động cơ trục chính 22 kW, tùy chọn đến 50 kW.
⭐ Servo trục X và Z công suất lớn.
⭐ Băng máy rộng 610 mm, chịu tải cao.
⭐ Tháp dao thủy lực hiện đại với nhiều tùy chọn cấu hình.
🏭 ỨNG DỤNG THỰC TẾ
🏭 Nhà máy cơ khí chế tạo.
⚙️ Xưởng gia công CNC hạng nặng.
🚢 Ngành đóng tàu.
⚡ Ngành dầu khí và năng lượng.
🏗 Chế tạo thiết bị công nghiệp.
🔩 Gia công trục cán, trục thủy lực, mặt bích, bánh răng, ống thép và các chi tiết cơ khí siêu dài.
📦 KÍCH THƯỚC VÀ TRỌNG LƯỢNG
📏 Kích thước máy (DxRxC):
6.200 × 2.750 × 2.280 mm
⚖️ Trọng lượng (NW/GW)
DHL-960: 12.600 / 14.800 kg
DHL-1120: 13.600 / 15.800 kg
Đối với các model DHL-1220, DHL-1320 và DHL-1420, vui lòng liên hệ để được cung cấp thông số kích thước và trọng lượng chi tiết.
🎨 MÀU TIÊU CHUẨN
🎨 Phần trên: RAL-7035 (Xám nhạt)
🎨 Phần đế: RAL-7024 (Xám đậm)
📌 KẾT LUẬN
Máy tiện CNC công suất lớn, chịu tải nặng DHL-960 / 1120 / 1220 / 1320 / 1420 x 3000 là lựa chọn lý tưởng cho các doanh nghiệp cần gia công các chi tiết dài đến 3.000 mm với yêu cầu độ chính xác và khả năng chịu tải cao. Sở hữu đường kính tiện tối đa Ø1420 mm, động cơ trục chính 22 kW (tùy chọn đến 50 kW), lỗ trục chính Ø152 mm cùng kết cấu máy cứng vững và hệ thống truyền động hiện đại, dòng máy này mang lại hiệu suất gia công ổn định, đáp ứng tốt các yêu cầu sản xuất trong ngành cơ khí chế tạo, đóng tàu, dầu khí và công nghiệp nặng.
