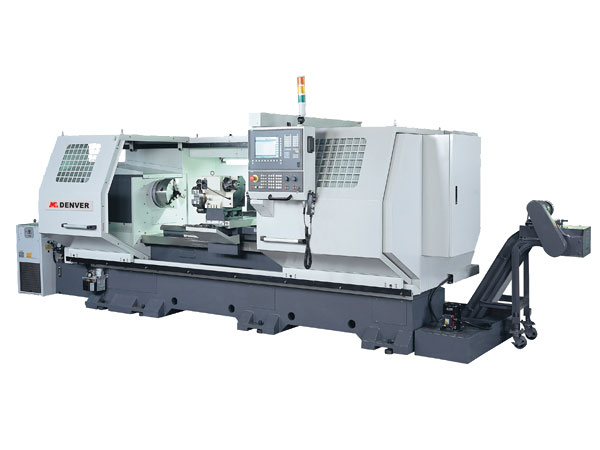

Máy Tiện CNC Hạng Nặng DL-660 / 760 / 840 x 1500 – Gia Công Hạng Nặng, Độ Chính Xác Cao, Hiệu Suất Vượt Trội

Máy tiện CNC hạng nặng DL-660 / 760 / 840 x 1500 là dòng máy tiện CNC công nghiệp được thiết kế chuyên dụng cho gia công các chi tiết có kích thước lớn, trọng lượng nặng và yêu cầu độ chính xác cao. Với khoảng cách chống tâm 1.500 mm, đường kính tiện qua giường lên đến Ø840 mm, lỗ trục chính lớn Ø105 mm, động cơ trục chính 15 HP cùng kết cấu thân máy cứng vững, model này đáp ứng hiệu quả các yêu cầu gia công trong ngành cơ khí chế tạo, dầu khí, đóng tàu, năng lượng và sản xuất thiết bị công nghiệp.

---

🛠 GIỚI THIỆU CHUNG VỀ MÁY TIỆN CNC HẠNG NẶNG DL-660 / 760 / 840 x 1500

🛠 Tên sản phẩm: Máy tiện CNC hạng nặng DL-660 / 760 / 840 x 1500

⚙️ Model: DL-660 / 760 / 840 x 1500

🔩 Loại máy: Máy tiện CNC hạng nặng

⚡ Động cơ trục chính: 11 kW (15 HP)

🔄 Tốc độ trục chính: 20 – 1.300 vòng/phút (4 cấp tốc độ)

📏 Khoảng cách giữa hai tâm: 1.500 mm

🏭 Ứng dụng: Gia công trục dài, bánh răng, mặt bích, ống thép, chi tiết máy công nghiệp nặng, linh kiện cơ khí chính xác và sản xuất công nghiệp.

🌍 Xuất xứ: Nhập khẩu

Máy tiện CNC DL-660 / 760 / 840 x 1500 là lựa chọn lý tưởng cho các doanh nghiệp cần gia công các chi tiết có chiều dài lớn, yêu cầu khả năng chịu tải cao, độ chính xác ổn định và vận hành liên tục trong môi trường sản xuất công nghiệp.

---

⚙️ THÔNG SỐ KỸ THUẬT MÁY TIỆN CNC HẠNG NẶNG DL-660 / 760 / 840 x 1500

📏 Khả năng gia công

🔹 Đường kính tiện qua giường

✨ DL-660: 660 mm (26")

✨ DL-760: 760 mm (29.92")

✨ DL-840: 840 mm (33")

🔹 Đường kính tiện qua bàn dao ngang

✨ DL-660: 400 mm (15.75")

✨ DL-760: 500 mm (19.69")

✨ DL-840: 580 mm (22.84")

🔹 Khoảng cách giữa hai tâm: 1.500 mm

---

🛠 KẾT CẤU MÁY

🔹 Chiều rộng băng máy: 420 mm (16.54")

🔹 Chiều dài băng máy: 3.140 mm (123.62")

🔹 Kiểu băng máy: 1 băng núi + 1 băng hộp, tăng độ cứng và khả năng chịu tải.

🔹 Đường dẫn hướng bàn dao: Ray trượt đuôi én, giúp chuyển động chính xác và ổn định.

🔹 Kết cấu thân máy: Gang đúc nguyên khối, giảm rung hiệu quả khi gia công các chi tiết dài và có tải trọng lớn.

---

⚙️ HỆ THỐNG TRỤC CHÍNH

🔹 Đường kính lỗ trục chính: Ø105 mm

🔹 Chuẩn mũi trục chính: A2-8

🔹 Phạm vi tốc độ trục chính: 20 – 1.300 vòng/phút

🔹 Số cấp tốc độ: 4 cấp

Tốc độ thực tế có thể thay đổi tùy theo công suất động cơ và cấu hình máy.

---

🔧 HÀNH TRÌNH GIA CÔNG

🔹 Hành trình trục X

✨ DL-660: 330 mm

✨ DL-760: 380 mm

✨ DL-840: 420 mm

🔹 Hành trình trục Z: 1.500 mm

🔹 Đường kính vít me bi trục X: Ø25 mm – bước ren 5 mm

🔹 Đường kính vít me bi trục Z: Ø50 mm – bước ren 10 mm

Lưu ý: Hành trình thực tế của trục X và Z có thể thay đổi tùy theo loại tháp dao, mâm cặp hoặc ụ động được lắp đặt.

---

⚙️ HỆ THỐNG CẤP LIỆU

🔹 Tốc độ chạy nhanh trục X: 5.000 mm/phút

🔹 Tốc độ chạy nhanh trục Z: 7.500 mm/phút

🔹 Tốc độ tiến dao cắt trục X: 0 – 3.000 mm/phút

🔹 Tốc độ tiến dao cắt trục Z: 0 – 5.000 mm/phút

---

🛠 THÁP DAO

🔹 Loại tháp dao: Điều khiển bằng tay 4 vị trí

🔹 Kích thước dao tiện ngoài: 25 × 25 mm

🔹 Đường kính thanh doa: Ø40 mm

---

🧰 Ụ ĐỘNG

🔹 Đường kính nòng ụ động: Ø105 mm

🔹 Hành trình ụ động: 180 mm

🔹 Độ côn tâm: MT6

---

⚡ HỆ THỐNG ĐỘNG CƠ

🔹 Động cơ trục chính: 11 kW (15 HP)

🔹 Servo trục X: 1.8 kW (2.4 HP)

🔹 Servo trục Z: 1.8 kW (2.4 HP)

🔹 Động cơ bơm thủy lực: 1.5 kW (2 HP)

🔹 Động cơ bơm làm mát: 0.75 kW (1 HP)

---

⚡ ĐỘNG CƠ – MẠNH MẼ, CHÍNH XÁC

⚡ Động cơ trục chính 15 HP tạo mô-men xoắn lớn, đáp ứng tốt nhu cầu gia công các chi tiết có kích thước và trọng lượng lớn.

⚙️ Servo trục X và Z công suất 2.4 HP mang lại khả năng định vị chính xác, nâng cao chất lượng gia công.

🔄 Dải tốc độ trục chính 20 – 1.300 vòng/phút phù hợp với nhiều loại vật liệu và chế độ cắt khác nhau.

💧 Hệ thống bơm làm mát và bơm thủy lực hoạt động hiệu quả, đảm bảo máy vận hành ổn định trong thời gian dài.

🎯 Thiết kế tối ưu cho sản xuất liên tục với cường độ cao.

---

🛡 KẾT CẤU MÁY – CỨNG VỮNG, CHỊU TẢI CAO

🛠 Thân máy bằng gang đúc nguyên khối giúp giảm rung động và tăng độ chính xác khi gia công.

⚙️ Thiết kế 1 băng núi + 1 băng hộp giúp tăng khả năng chịu tải đối với các chi tiết dài.

🔩 Ray trượt đuôi én đảm bảo chuyển động bàn dao mượt mà và chính xác.

📏 Lỗ trục chính lớn Ø105 mm phù hợp gia công các phôi có đường kính lớn.

🏭 Thích hợp cho các nhà máy cơ khí chế tạo và gia công công nghiệp nặng.

---

🔩 KHẢ NĂNG GIA CÔNG

✅ Tiện ngoài và tiện trong.

✅ Tiện mặt đầu.

✅ Gia công trục dài, bánh răng, mặt bích và ống thép.

✅ Gia công thép, inox, gang và hợp kim.

✅ Gia công linh kiện cơ khí chính xác và sản xuất hàng loạt.

---

✨ ƯU ĐIỂM NỔI BẬT

⭐ Khoảng cách chống tâm 1.500 mm.

⭐ Đường kính tiện tối đa lên đến Ø840 mm.

⭐ Động cơ trục chính 15 HP mạnh mẽ.

⭐ Lỗ trục chính lớn Ø105 mm.

⭐ Băng máy rộng 420 mm, chịu tải cao.

⭐ Servo trục X và Z công suất lớn.

⭐ Kết cấu cứng vững, vận hành ổn định và tuổi thọ lâu dài.

---

🏭 ỨNG DỤNG THỰC TẾ

🏭 Nhà máy cơ khí chế tạo.

⚙️ Xưởng gia công CNC hạng nặng.

🔩 Gia công trục dài, bánh răng, mặt bích và chi tiết máy.

🚢 Ngành đóng tàu và công nghiệp hàng hải.

⚡ Ngành dầu khí, năng lượng và chế tạo thiết bị công nghiệp.

🏗 Gia công linh kiện theo yêu cầu và sản xuất hàng loạt.

---

📦 KÍCH THƯỚC VÀ TRỌNG LƯỢNG

📏 Kích thước máy:

4.840 × 2.235 × 1.960 mm

📏 Kích thước đóng gói (container 20 feet):

5.000 × 2.290 × 2.240 mm

⚖️ DL-660: 5.200 / 5.400 kg (NW/GW)

⚖️ DL-760: 5.500 / 5.700 kg (NW/GW)

⚖️ DL-840: 5.700 / 5.900 kg (NW/GW)

---

🎨 MÀU TIÊU CHUẨN

🎨 Phần trên: RAL-7035 (Xám nhạt)

🎨 Phần dưới: RAL-7024 (Xám đậm)

---

📌 KẾT LUẬN

Máy tiện CNC hạng nặng DL-660 / 760 / 840 x 1500 là giải pháp lý tưởng cho các doanh nghiệp cần gia công các chi tiết có chiều dài chống tâm 1.500 mm, đường kính lớn và tải trọng cao. Với động cơ 15 HP, lỗ trục chính Ø105 mm, kết cấu băng máy chịu lực, hệ thống servo công suất lớn và khả năng vận hành ổn định, model này đáp ứng hiệu quả nhu cầu sản xuất trong các ngành cơ khí chế tạo, đóng tàu, dầu khí, năng lượng và sản xuất thiết bị công nghiệp hiện đại.
